台灣專利證號 TW D187828
美國專利證號 US D846827S

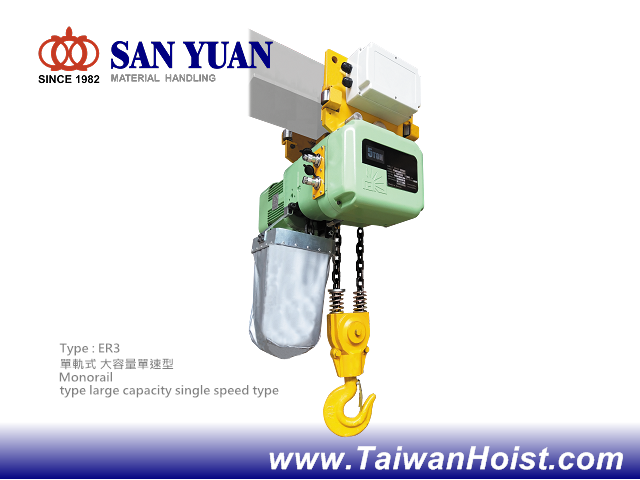

雙軌式 - 電動鏈條吊車
ER3 Type大容量型 (>2.5噸, 單速-標準, 變頻速控:選購)

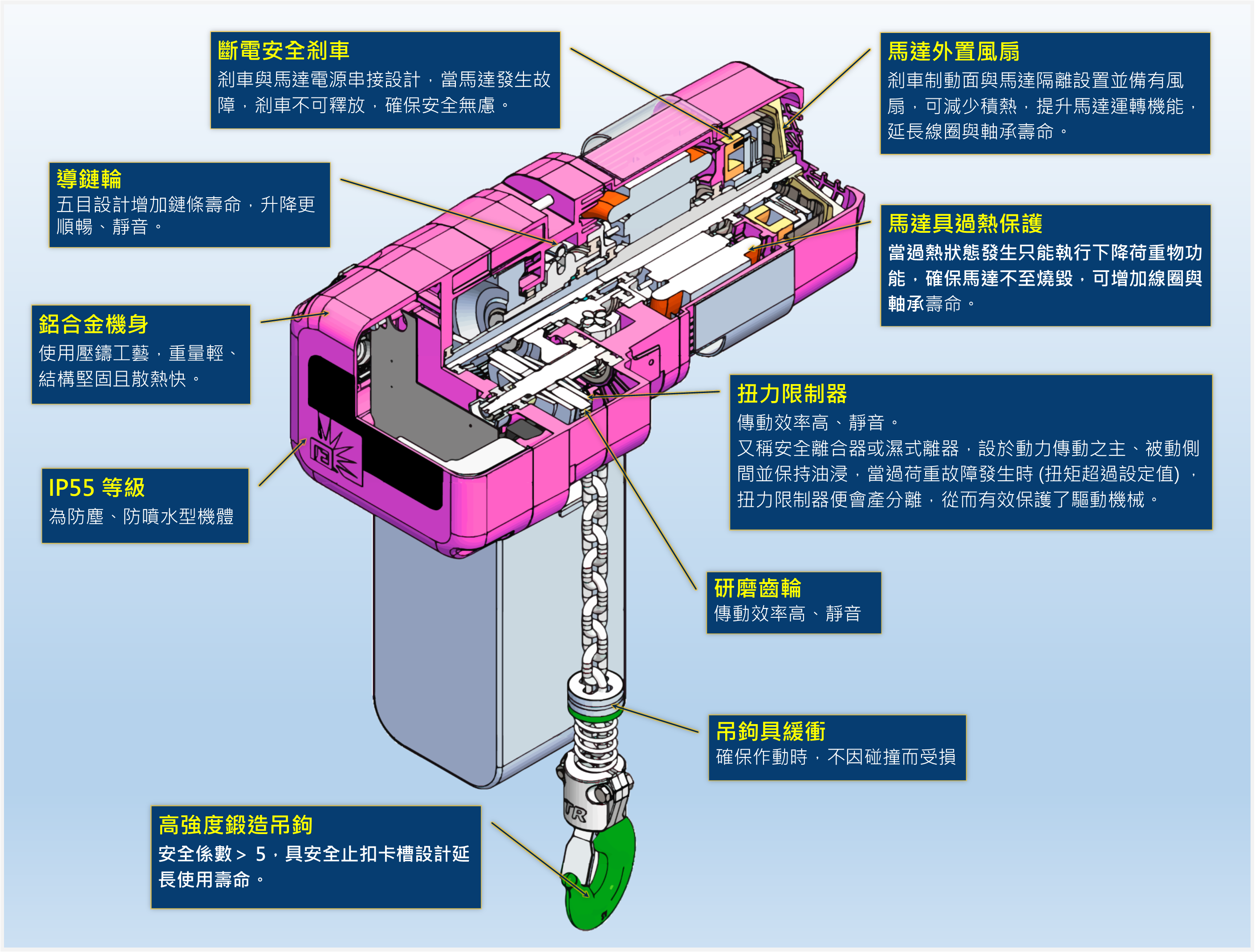

提供更平穏順暢的運轉,並降低吊重物搖晃 !!
採用"雙重安全機制' 確保操作安全 !!
-
馬達具過熱保護 - 當馬達過熱狀態發生只能執行下降荷重物功能,確保馬達不至燒毀,並增加線圈與軸承壽命。
-
逆向探測器的設計,可防止因為電源的誤接產生的逆向運轉之危險
-
全鋁合金機身 - 使用壓鑄工藝,重量輕、結構堅固且散熱快。
-
IP55 等級 - 為防塵、防噴水型機體。
-
高強度鍛造吊鉤 - 安全係數>5,具安全止扣卡槽設計。
-

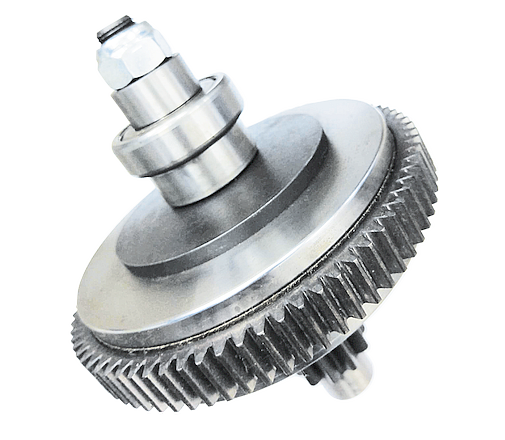

荷重限制器 - 又稱安全離合器或濕式離合器,設於動力傳動之主、被動側間並保持油浸,當過荷重故障發生時 (扭矩超過設定值) ,扭力限制器便會脫離,從而有效保護了驅動機械。
離合器調整方式 : 透過調整螺母可限制傳動轉矩。
-

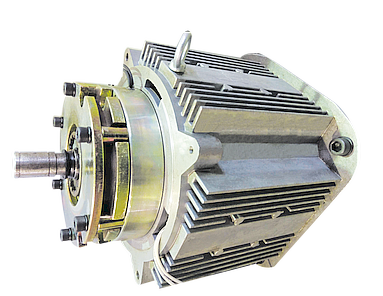

斷電安全刹車 - 刹車與馬達電源串接設計,當馬達發生故障,刹車不可釋放,確保安全無慮。
-

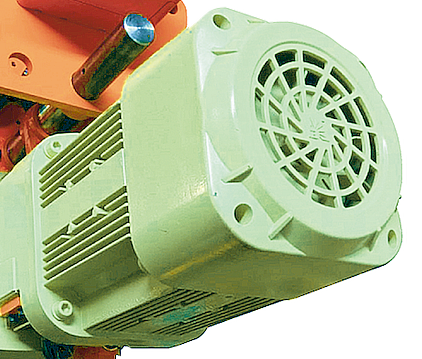

馬達外置風扇 - 刹車制動面與馬達隔離設置並備有風扇,風扇吹向鰭片(FIN)散熱,可減少積熱,提升馬達運轉機能,延長線圈與軸承壽命。
-

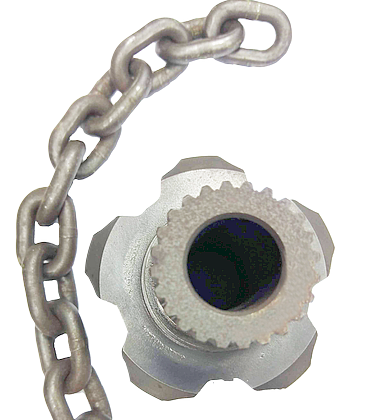

導鏈輪 - 五目設計增加鏈條壽命,升降更順暢、靜音。
-
導鏈器、導鏈滾輪、極限裝置...可直接由主機下方拆卸,保養維護、檢修容易。

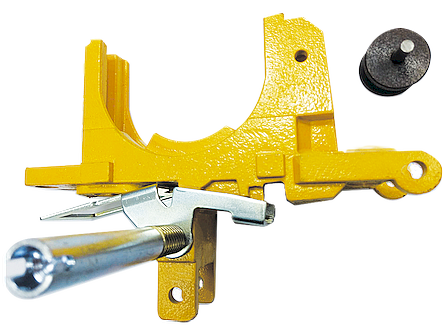

- 限位開關 - 倘若負載被提升或降低過度,限位開關自動停止,防止起重機或鏈條的損壞。
- 可調式止擋器 - 確保吊鉤至極限位置時,不因碰撞而受損。
控制方式 :懸垂式押扣開關
電源需求 :
3相 220/380/415/440/460V 50/60Hz

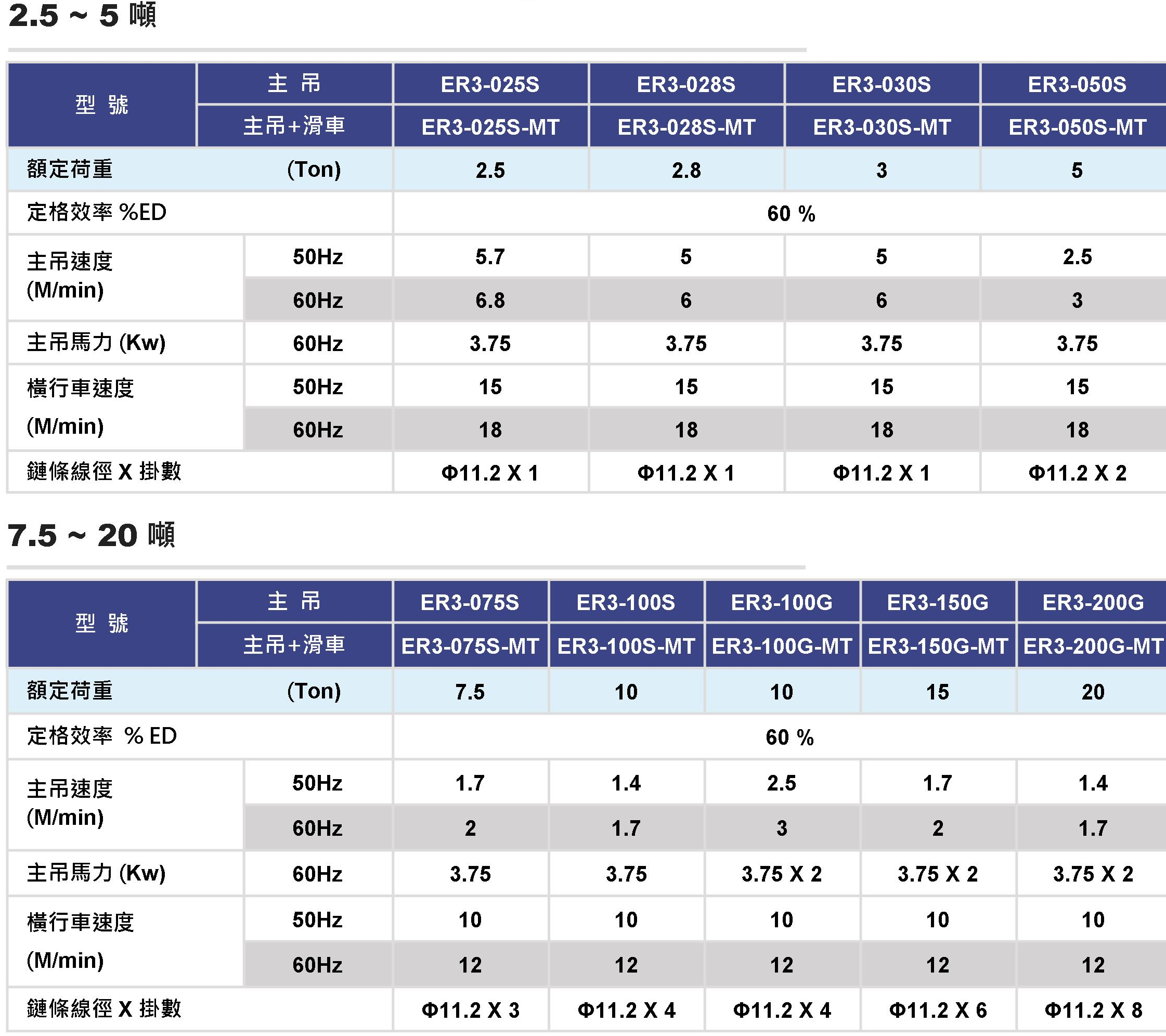

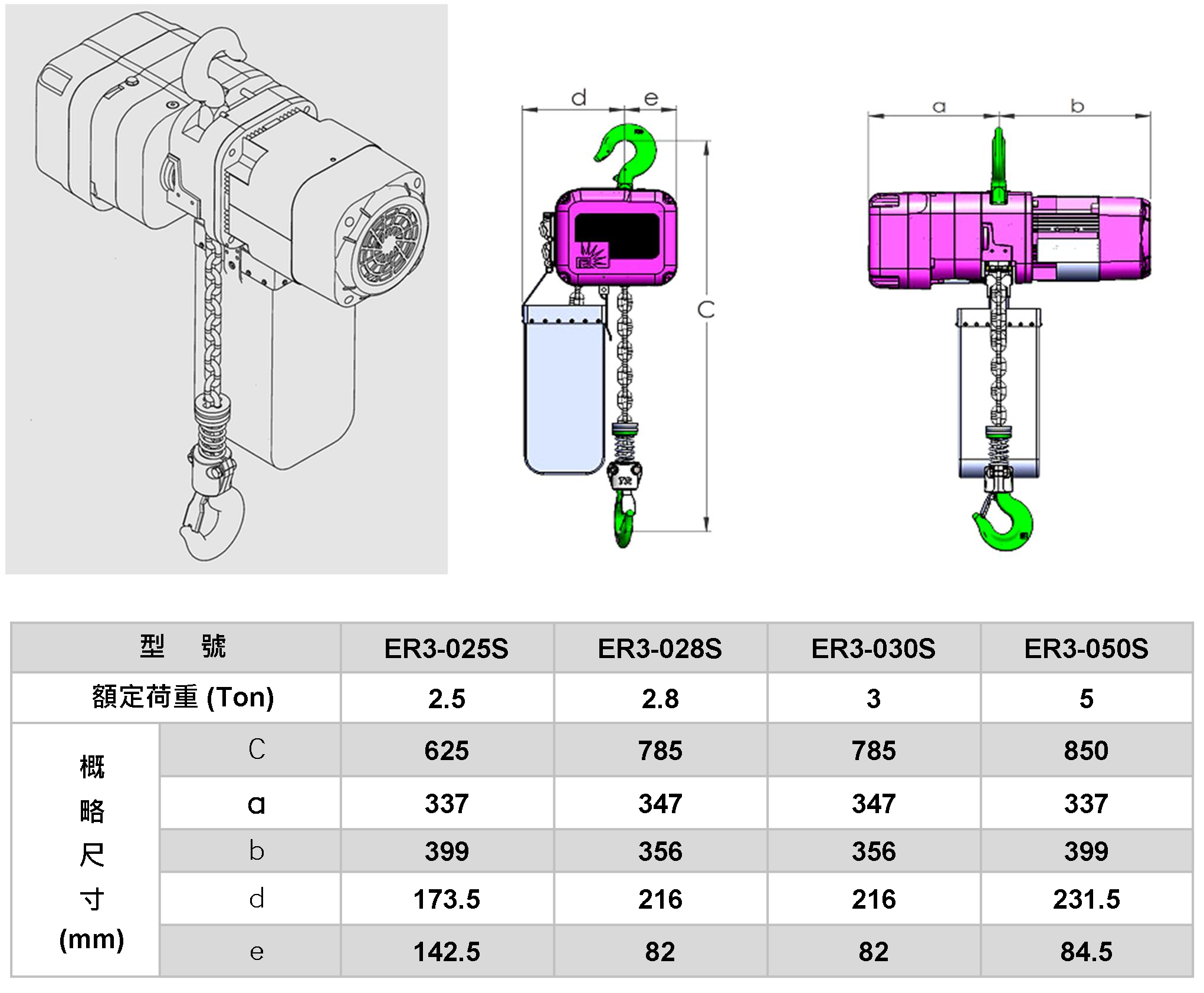

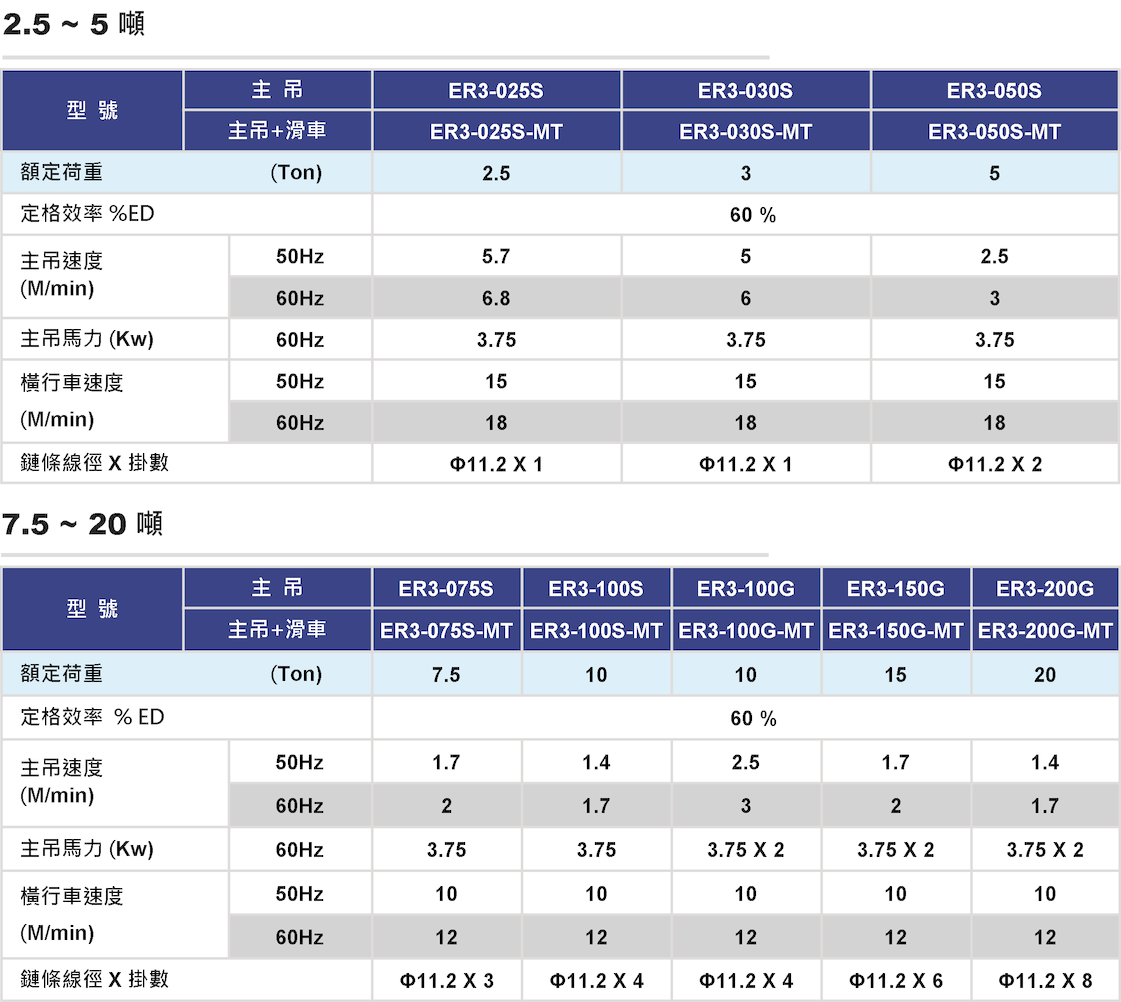

詳細規格尺寸 ►下載
懸掛式 ( 吊鉤 & 吊板 )
► 3 Ton 懸掛式-吊鉤 (Type : ER3-030S)
► 5 Ton 懸掛式-吊板 (Type : ER3-050D)
單 軌 式
► 3 噸 單軌式 (Type : ER3-030S-MTS)
► 5 噸 單軌式 (Type : ER3-050S-MTS)

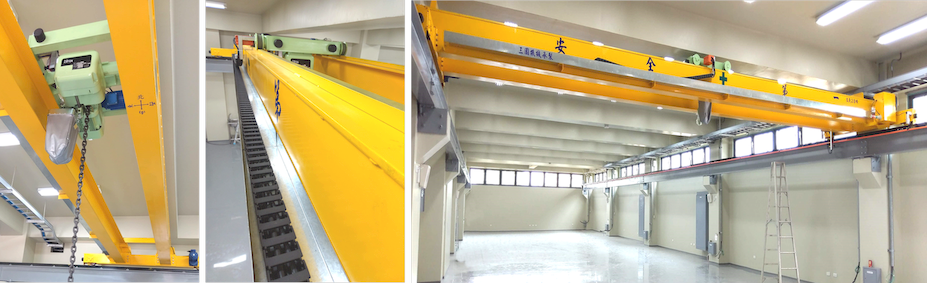

雙 軌 式
►2.5 噸 雙軌式 (Type : ER3-025S-DT)
►2.8 噸 雙軌式 (Type : ER3-028S-DT)
►3 噸 雙軌式 ►雙速控制
(Type : ER3-030T-DT)
