懸掛式鋼索主機 (RF-M)

鋼索吊車 » R type 鋼索吊車

  • 懸掛式鋼索主機 (RF-M)
    懸掛式鋼索主機 (RF-M)
懸掛式主機 (RF-M)

需要產品報價?



 三元牌 懸掛式 鋼索吊車 / 天車

     特 性 介 紹


 吊車等級標準為
        CNS C級、DIN 2m、ISO M5

  • 馬達防塵防水等級 IP54
  • 馬達絕緣等級 F
  • 馬達額定運轉等級為 S1附過熱保護停止自動復歸
  • 測試荷重 > 125%
  • 剎車制動轉矩 > 150%
  • 附測試報告、出廠證明

 外 型

  • 低淨空設計,佔用空間小。
  • 剛性外殼設計,消除荷重下產生的振動與噪音。

 刹 車

  • 主吊剎車採用 AC 交流電磁式,反應速度優於 DC 直流式。
  • 具手動釋放功能。
  • 主吊剎車與橫行剎車均設計為 : 僅須透過單一螺栓即可調整剎車。




  • 選購 - 電磁式輔助安全剎車,當馬達未通電不允許此剎車開啟,確保安全無慮。





 捲筒設計

  • 42掛設計使吊勾於升降過程中均維持於正中央,定位安全。




  • 捲筒附強度計算、材質證明。
  • 選購 - 導索器延長鋼索壽命。



 安全功能

  • 懸垂按鈕開關,具緊急停止功能。
  • 吊鉤上限位置自動停止功能。



  • 電源欠相、錯向保護功能。


  • 選購 - 導索器可兼有吊鉤下限位置自動停止功能。



  • 選購 - 過重保護裝置,若為數位式可兼作重量顯示用途。



 減速機設計

  • 外殼採用鑄鐵設計降低噪音,使用研磨齒輪。
  • 齒輪箱材質 = FCD45

 吊鉤設計

  • 安全係數 > 5倍
  • 具止推軸承,全荷重下可手動 360度旋轉。
  • 附測試報告、材質證明。
  • 選購 - V型吊鉤 : 使捲筒可收納鋼索長度增加,並使鋼索捲入捲筒角度最佳化。





  維修保養

  • 全省備有維修服務站,客戶端無產線停機疑慮。

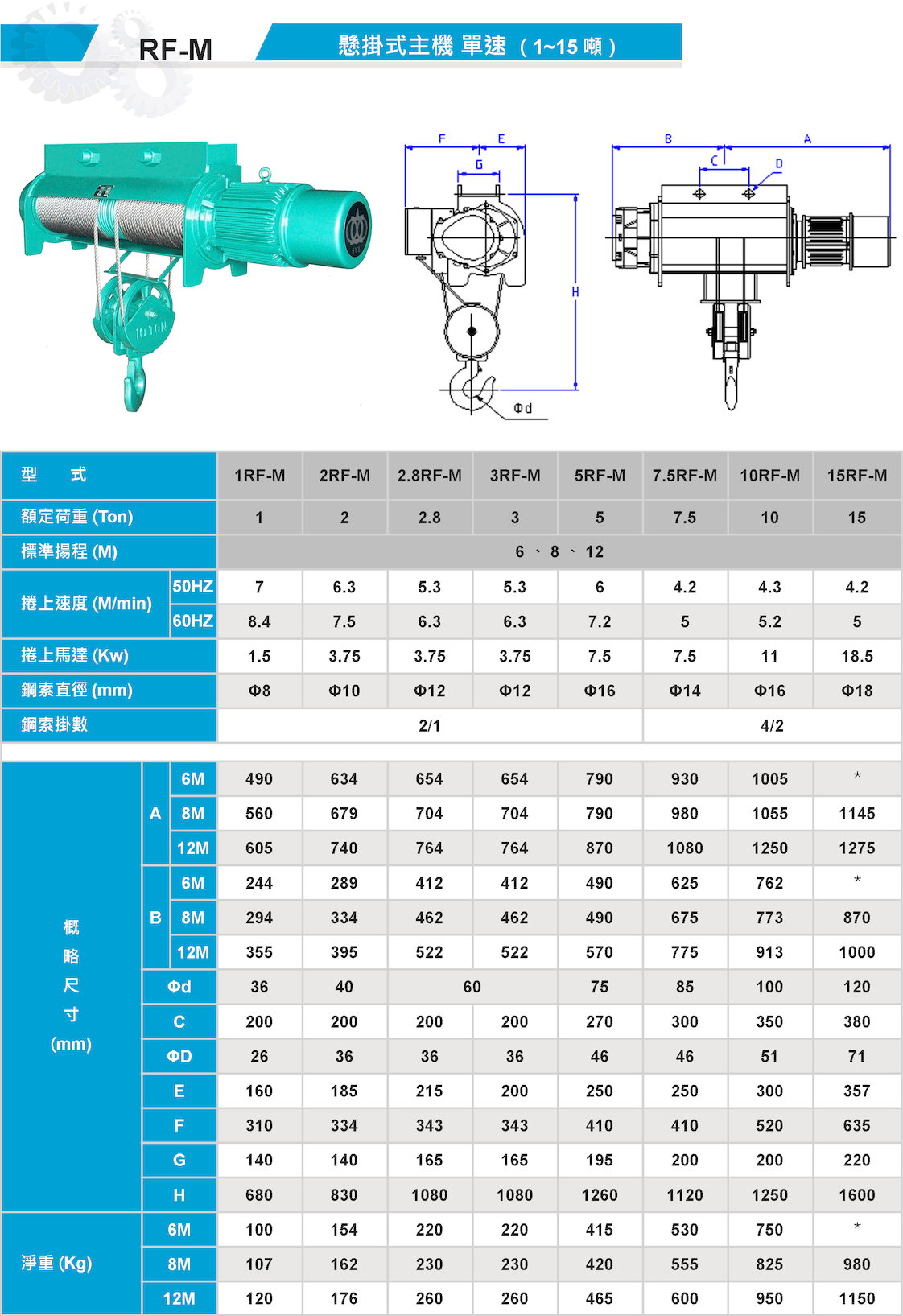

   產 品  規 格



控制方式 :懸垂式押扣開關

電源需求 :3相 220/380/415/440/460V 50/60Hz




     選 購 部 品



  1. 齒輪式上、下極限裝置:可防止逆捲或過捲現象發生。

  2. 速度控制:捲揚主吊與橫行、縱行具雙速控制、無段變速,緩起動與停止...等可供選購。

  3. 無線遙控開關:可執行遠端控制。

  4. 導索器:球狀鑄鐵材質,具耐磨、抗側拉、耐温升。

  5. 鋼索用過負荷保護裝置:過負荷警報停止裝置。

  6. 強制冷卻風扇:馬達煞車側加裝強制風散,適用於高溫環境或頻繁升降起重機的場合,可效延長馬達與煞車壽命
